DMX SPI převodník digitálních LED pásků, 400 RGB pixelů, WS2811, 2812B, 6812

Kód:	LED667
Kategorie:	Ovladače digitál
Výrobce:
Hmotnost:	120 g
Stav skladu:	7 ihned k odběru
Cena bez DPH:	429,- Kč
Cena s DPH:	520,- Kč

520,- Kč s DPH

Popis výrobku:

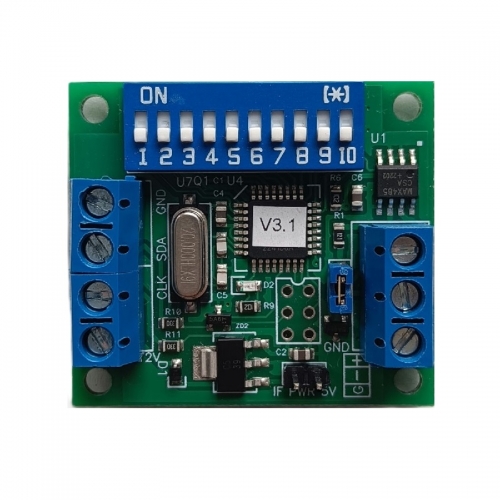

Mini SPI převodník pro ovládání digitálních LED pásků přes DMX.
Převádí DMX512 signál na signál SPI potřebný k řízení LED čipů.
Až pro 400 pixelů.

Pro LED pásky 7-24 V. Možnost AC/DC 5 V s použitím přepínače (jumperu).

Lze použít pro adresovatelné digitální LED pásky s chipy WS2811,
WS2812, WS2815, UCS1903, SK6812-RGB, TM1804, SK6812-RGBW.

Režim 0 (pin 10 je vypnutý): DMX 512 na LED pásek RGB řízení
(vysoká rychlost): WS2811, WS2812, UCS1903, SK6812-RGB, TM1804.
Režim 1 (pin 10 je zapnutý): DMX 512 na LED pásek RGBW řízení
SK6812-RGBW.

Lze zvolit výstup 9-bitové adresy (1-512). Programovatelný režim

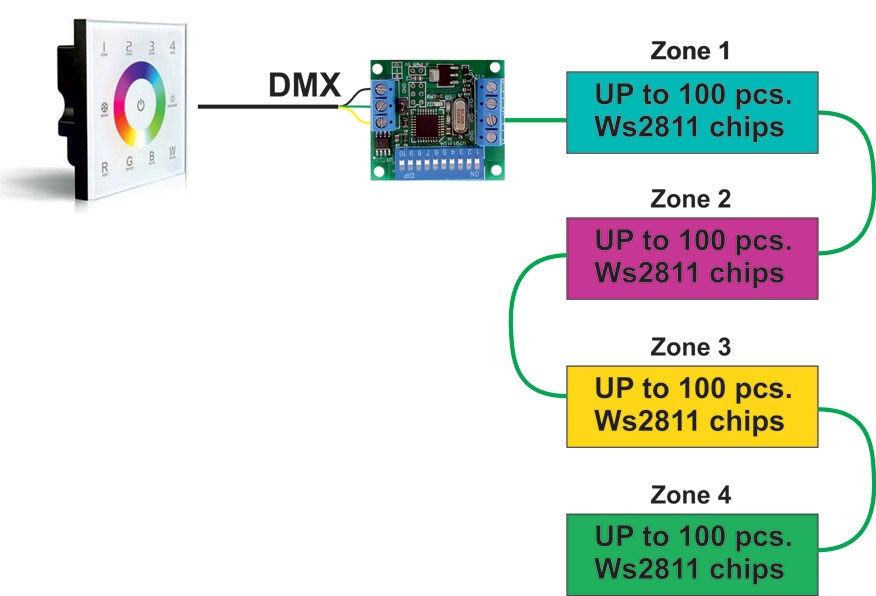

kombinace pixelů. 1,2,3,4,5,10,100 nebo všechny pixely jako jeden pixel.

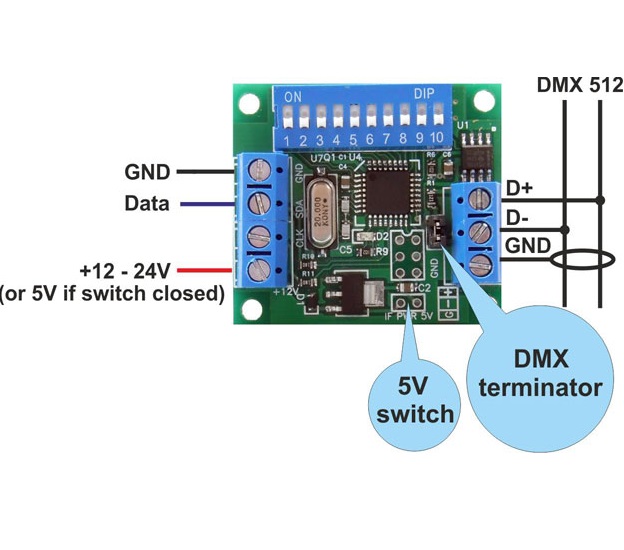

Schéma zapojení:

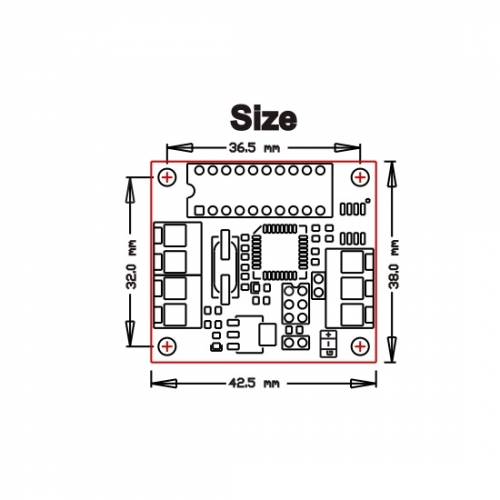

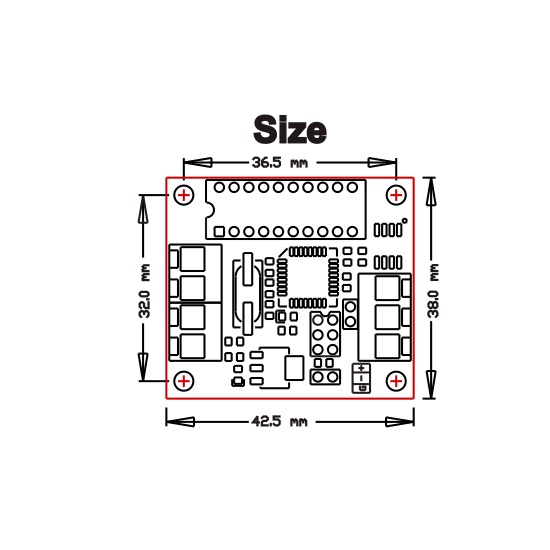

Rozměry:

UPOZORNĚNÍ:
Pro použití s LED pásky 5 V nutno použít dodávaný přepínač (jumper) ! Kombinace - všechny spínače jsou zapnuté - by se neměla používat !
Tato kombinace uvede regulátor do programovacího režimu.

MANUÁL

Technické specifikace

Vstupní signál:   digitální signál DMX-512/1990
Napájení LED pásků:   7 V - 24 V (nebo 5 V při použití přepínače)
Podporované LED chipy:   WS2811, WS2812, WS2815, UCS1903,
SK6812-RGB, TM1804, SK6812-RGBW
Výstup:   až 400 RGB LED pixelů
Rozměry:    38 x 43 x 14 mm
Hmotnost:   14 g
