Ovladač digitálních RGB LED pásků 2048 diod, SD karta

Ovladač digitálních RGB LED pásků 2048 diod, SD karta
Kód:LED077
Kategorie:Ovladače digitál
Výrobce:
Hmotnost:280 g
Stav skladu:7 ihned k odběru
Cena bez DPH:1.380,- Kč
Cena s DPH:1.670,- Kč

1.670,- Kč s DPH

Popis výrobku:

Programovatelný SD card ovladač digitálních RGB LED pásků.


Ovladač podporuje tyto typy chipů:   LPD6803, D705, 1101, 6909, 6912, LPD8806, LPD8809, TM1803, TM1804, TM1809, TM1812, TM1903, TM1904, TM1909, TM1912, UCS6909, UCS6912, UCS7009, UCS5903, UCS1903, UCS1909, UCS1912, UCS3903, DMX512, WS2801, WS2803, WS2811, WS2812, WS2812B, WS2821, DS189, TLS3001, TLS3002, TLS3008, P9813, SM16715, SM16716, BS0901, BS0902, BS0815, DMX512

Ovladač podporuje software LED Edit.


Umožňuje ovládání až 2048 LED diod v různých kombinacích. Jednotlivé ovladače lze mezi sebou synchronizovat přes AB vstupy/výstupy.

SD Card slot pro ovládání souborů formátu *.led (256 MB SD karta je součástí balení). Doporučujeme v případě přepsání souborů na SD kartě novými projekty, kartu nejdříve naformátovat podle návodu. V případě že projekty pouze přidáváte a nemažete původní, není potřeba kartu formátovat.

- Multi T-1000S ovladače mohou být zapojený kaskádovitě a pracovat synchronně.
- Jeden signál 1000S TTL (SPI) a jeden signál RS845 na výstupu mohou ovládat 2048 diod
- Single line: zapojení chipu s DATA– propojení s DAT a GND na ovladači.
- Double line: zapojení chipu s DAT a CLK – propojení s DAT, CLK a GND na ovladači.
- Při použití signálu RS845 je nutné propojit ovladač A s LED A (DMX+) a ovladač B s LED B (DMX-)
- Při tvorbě nového SW projektu je typ ovladače v programu: T-1000S model.


Popis tlačítek:
1. SET
2. MODE
3. SPEED +
4. SPEED -

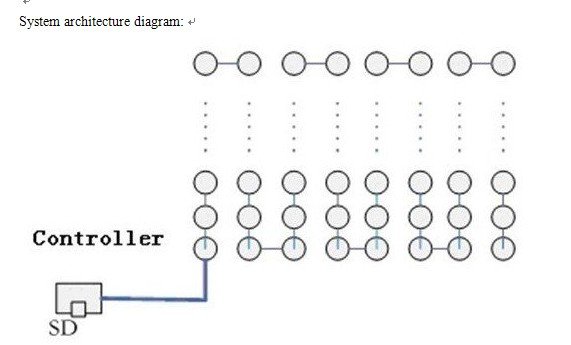

Schéma zapojení:

KE STAŽENÍ :
EDITOR *.led SOUBORŮ  (manuál)
Manuál pro ovladač digitálních RGB LED pásků 2048 diod


Technické specifikace

Software:   LED Edit
Počet ovládaných LED diod:   2048
Výstupní napětí:   5 V / 12 V / 24 V
SD karta:   kapacita 256 MB (součástí balení), typ souboru *.led . Karta musí být předem naformátovaná na protokol FAT.
Diody na panelu pro signalizaci napájení a chybového hlášení
Rozměry:   90 mm x 25 mm x 160 mm (š x v x h)
Hmotnost:   280 g
